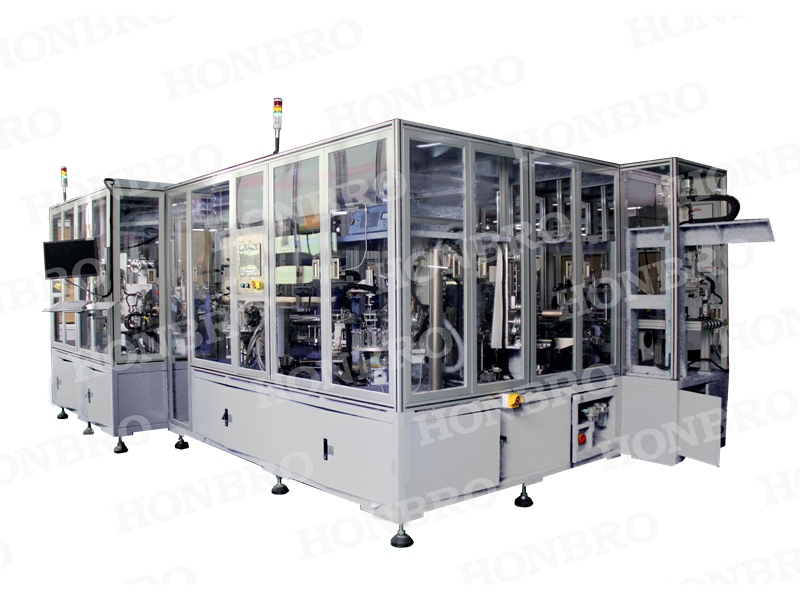

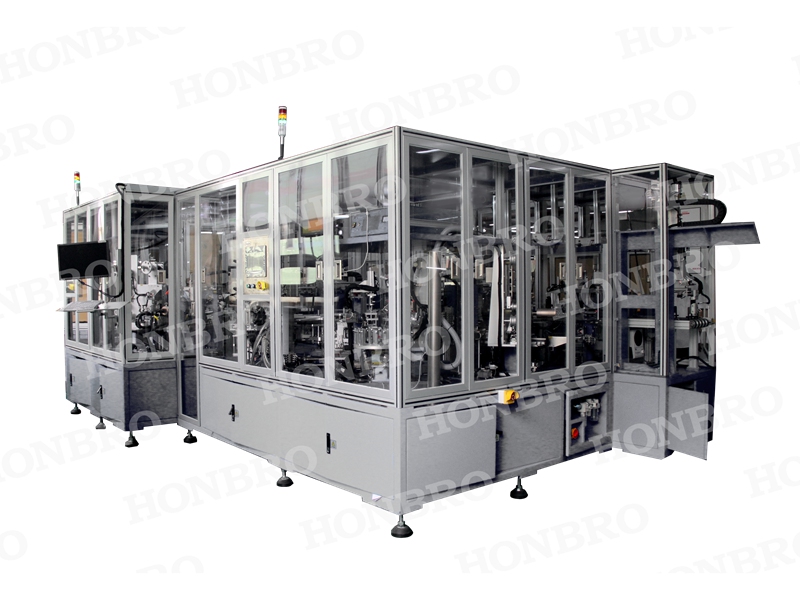

ภาพรวมการทำงาน
การเชื่อมอัลตราโซนิก Matic ของเซลล์ลามิเนต/แผลแบตเตอรี่ 3C และมีฟังก์ชั่นของการทดสอบการลัดวงจรของเซลล์ก่อน/หลังการเชื่อมการให้อาหารอัตโนมัติและการเชื่อมแท็บการตัดแท็บหลังจากการเชื่อมการดัดแท็บ
แต่ละฟังก์ชั่นมีประสิทธิภาพที่เป็นผู้ใหญ่การออกแบบแบบแยกส่วนและการกำหนดค่าที่ยืดหยุ่นตามความต้องการของผู้ใช้
คุณสมบัติทางเทคนิค:
●การเชื่อมต่อที่ยืดหยุ่นของวัสดุที่เข้ามาของแบตเตอรี่ก่อนการเชื่อม (เทปวาดภาพกรอบวัสดุ, อุปกรณ์ด้านหน้าอุปกรณ์ที่ว่างเปล่า);
●วัสดุที่เข้ามาสามารถติดตั้งการทดสอบการกดร้อนเพื่อกำจัดแบตเตอรี่ที่มีข้อบกพร่องโดยอัตโนมัติ
●โหมดกลไกหรือ CCD สามารถเลือกได้สำหรับแต่ละกระบวนการคีย์เพื่อค้นหาเซลล์
●สามารถกำหนดค่าล่วงหน้าได้ด้วยการเชื่อมอัตโนมัติของแผ่นหรือขดลวด (การตัดความยาวคงที่อัตโนมัติ) แผ่นป้องกัน;
●มีการระบุอิเล็กโทรดเชิงบวกและลบและฟังก์ชั่นการกำจัดฝุ่นพิเศษในระหว่างการเชื่อมก่อนและการเชื่อมขั้นสุดท้าย
●การเชื่อมอัลตราโซนิกจะต้องแน่นไม่ได้เป็นโขนปราศจากผงปราศจากกะบังลมปราศจากกาวที่เป็นฉนวนและปราศจากฟอยล์
● CCD สามารถกำหนดค่าเพื่อตรวจจับความถูกต้องของตำแหน่งของ lug;
●วิธีการติดกาวที่หลากหลาย (กาวแบน, L-gluing และ Z-gluing) สามารถกำหนดค่าตามความต้องการของลูกค้า
●ตามข้อกำหนดของลูกค้าสามารถกำหนดค่าได้ด้วยการดัดงอ + กาว
●วัสดุเสริมทั้งหมดสามารถเติมเชื้อเพลิงได้โดยไม่หยุด
●การเชื่อมต่อที่ยืดหยุ่นของโหมด blanking เซลล์หลังจากการเชื่อม (เทปวาดภาพกรอบวัสดุสถานที่ให้อาหารของอุปกรณ์แบ็คเอนด์);
●การออกแบบที่ยืดหยุ่นของระบบควบคุมเครื่องทั้งหมดพร้อมฟังก์ชั่นการวินิจฉัยและซ่อมแซมอัตโนมัติ
●ข้อมูลของแต่ละโครงการในกระบวนการผลิตสามารถเชื่อมต่อกับระบบ MES ได้อย่างราบรื่น
พารามิเตอร์ทางเทคนิค: (พารามิเตอร์ต่อไปนี้สำหรับการอ้างอิงเท่านั้น)
โครงการ | หลัก parameter |
โหมดการรับรู้ | แผ่นเสียง/เส้นตรง |
ช่วงผลิตภัณฑ์ที่เข้ากันได้ | ความยาว 60-150 ความกว้าง 40-120 และความหนา 5-15 |
ความแม่นยำในการเชื่อมและติดกาว | ± 0.4 |
ความจุอุปกรณ์ | ＞ 12ppm |
โหมดการเชื่อมของแท็บ | การเชื่อมแบบแบนการเชื่อมดัดและการเชื่อมหุ้ม |
อัตราความเป็นเลิศของอุปกรณ์ | ≥99.6% |
การกระทำ | 95% |
※ข้างต้นเป็นพารามิเตอร์ของแบบจำลองทั่วไปซึ่งสามารถทำได้ตามข้อกำหนดของลูกค้า
※กรุณาติดต่อ บริษัท ของเราสำหรับข้อมูลผลิตภัณฑ์เพิ่มเติม
